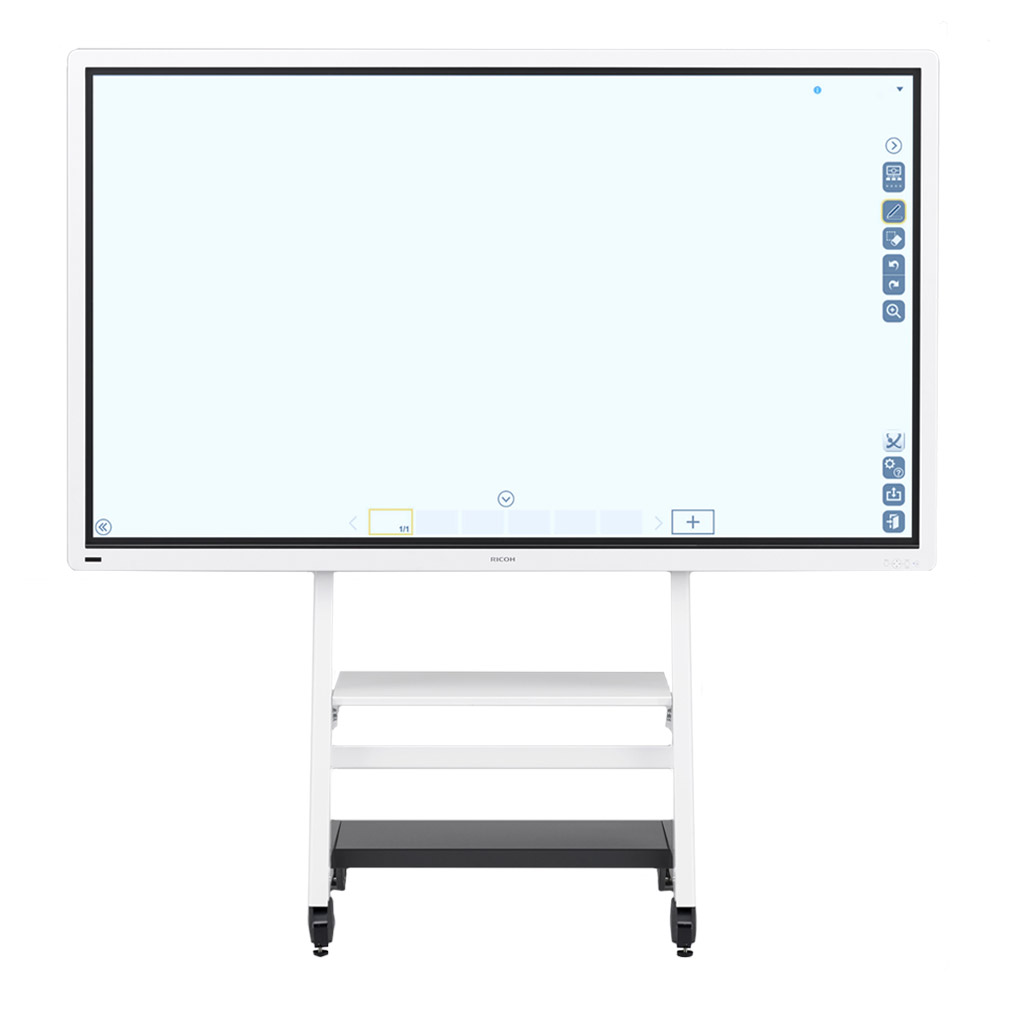

IWB D8600

互動式白板

  • 86吋觸控螢幕
  • 3,840 x 2,160像素
  • 410 cd/m2亮度
  • 第二代觸控感應器

Works out of the box

Begin collaborating without IT support. The D8600 is an out-of-the-box solution that doesn't need input from a dedicated computer or proprietary software. Pair it with a Ricoh digital projector to share interactive presentations with larger audiences.

Collaborate to elaborate

Use the D8600 to share information from almost any source without connecting to a PC. Download your favourite business apps to display documents, images and more even files from a corporate network or ERP system. Set up an ad hoc meeting in use Skype® for Business for face-to-face feedback or choose other Windows® 10-compatible videoconferencing software to reach your audience.

  1. Real time collaboration
    Edit and mark documents directly on the whiteboard. Multiple devices can connect for support across locations.
  2. Innovative handwriting recognition
    Write, scribble or draw with the touch pen, using the whiteboard’s OCR recognition.
  3. No tired eyes
    Low blue light mode and anti-glare screen reduces eye strain.
  4. Share results easily
    Whiteboard visuals can be printed or send PDFs by email, to USB or directly to your office folders, on the cloud or network.

規格

操作面板
1 x主開關—主電源供應
7 x輕觸開關—電源、上、下、左、右、選單、Enter
其他套件

氈尖筆
1

備註:如果需要更多觸控筆,也供應選購的氈尖觸控筆。

觸控筆
1

備註: 如果需要更多觸控筆,也供應選購的觸控筆。

橡皮擦
1

備註: 如果需要更多橡皮擦,也供應選購的橡皮擦。

紅外線(IR)接收器

遙控器

遙控器電池
2 x AAA電池

電源線

RGB線

USB 3.0線
有—用於PC運作

HDMI 2.0線
4.6 m

指示
使用手冊
快速指南
橡皮擦的快速參考資料
選購座架的安全資料表
土耳其文資訊報告

體積(WxDxH)- 設備主體
2,009 x 125 x 1,200 mm
重量 - 設備主體
122 kg以下
面板類型
LCD多點觸控螢幕顯示器
面板尺寸
86吋
背光模組
LED
投影尺寸(寬X高)
1,895.04 x 1,065.96 mm
解析度
3,840 x 2,160像素(使用IWB軟體時為1,920 x 1,080像素)
色彩還原
最高10.7億色
色溫

9,300 K—冷
8,000 K—暖
6,500 K—中性
5,000 K—低藍光
自訂—R/G/B

亮度
410 cd/m2
螢幕比例
16:9
對比度
1200:1
顯示設置

橫向、圖片模式—包括低藍光模式、背光、對比、亮度、飽和度、銳利度、色溫、高音、低音、平衡、音量、靜音、喇叭、音訊來源PAP設定、螢幕比例、調整螢幕、觸控功能、語言、節電控制設定、觸控控制設定、設定顯示器ID、進階資訊、重設

像素間距
0.4935 x 0.4935 mm
響應速度
最高12 ms;一般為8 ms
視角 (H/V)
左右178度,上下178度
音訊

輸入
1 x輸入線3.5 mm

輸出
1 x喇叭輸出—用於2 x 12 W外接喇叭

影片

視訊輸入
1 x VGA
1 x HDMI 2.0—符合HDCP v2.2規範
1 x DVI-D—符合HDCP v2.2規範
1 x DisplayPort—符合HDCP v2.2規範

視訊輸出
1 x DisplayPort

觸控技術
ShadowSense(新一代Gen2)
觸控點
最多10點—手指四點
觸控解析度
80 pt/sec—4,000空間解析度
觸控輸出
USB 3.0 Type B—安裝控制器時無法使用
觸控面板覆蓋玻璃
4 mm防眩光(雙)、7種鉛筆硬度
連接介面 - 標準

控制
1 x序列RS-232C輸入
1 x序列RS-232C輸出
1 x USB 3.0 Type B—用於觸控控制

USB Hub 1
2 x USB 2.0 Type A—側邊
2 x USB 2.0 Type A—底下, 用於連接盒

USB Hub 2
4 x USB 3.0 Type A
1 x USB 3.0—4.5 W, 用於充電

控制器Type 2
藍牙v4.0

開放式易插拔規格(OPS)控制器插槽
1個插槽含可拆卸蓋子

連接介面 - 選配

含Ricoh IWB控制器
10Base-T/100Base-Tx(乙太網路)
1000Base-T(超高速乙太網路)
IEEE 802.11ac/a/b/g/n(無線區域網路)

遠端連線
可即時分享內容及圖示。
遠端連線於相同網路(內部網路)及VPN環境提供。

Windows

多點觸控感應器
Windows 7—旗艦版、專業版、家用進階版
Windows 8—Windows 8、專業版、企業版
Windows 8.1—Windows 8.1、專業版、企業版
Windows 10—家用版、專業版、IoT 企業版
Windows Embedded Standard 8
Windows Embedded Standard 7

單點觸控感應器
Windows 7—家用入門版

Ricoh IWB控制器Type 2(選配)
Windows 10 IoT企業版64位元

RICOH無作業系統互動式白板控制器Type 2(選配)
Windows 7—必須在客戶場所設定後安裝

Macintosh
Mac OS X 10.8–10.13—單點觸控感應器
支援語言

設定指南及安全指示
英文、法文、德文、義大利文、西班牙文、荷蘭文、波蘭文、瑞典文、挪威文、芬蘭文、巴西葡萄牙文

先閱讀此部分
英文、法文、德文、義大利文、西班牙文、荷蘭文、波蘭文、瑞典文、挪威文、芬蘭文、巴西葡萄牙文、阿拉伯文

螢幕顯示
日文、英文、法文、德文、義大利文、西班牙文、荷蘭文、俄文、波蘭文、瑞典文、挪威文、芬蘭文、巴西葡萄牙文、中文

螢幕控制器顯示
日文、英文、法文、德文、義大利文、西班牙文、荷蘭文、波蘭文、瑞典文、挪威文、芬蘭文、巴西葡萄牙文、中文

操作指示
英文、法文、德文、義大利文、西班牙文、荷蘭文、波蘭文、瑞典文、巴西葡萄牙文、中文

備註:<可從Ricoh網站下載操作指示。

連接盒使用手冊
日文、英文、法文、德文、義大利文、西班牙文、荷蘭文、波蘭文、瑞典文、巴西葡萄牙文

快速參考指南
日文、英文

安全資料表
英文、法文、德文

資訊報告
土耳其文

電源
100–240 V,50–60 Hz
耗電量

獨立配置
510 W以下—作業中
0.5 W以下—待機

採用控制器的配置
564 W以下—作業中
50 W以下—待機

關閉模式
0.5 W以下

減少環境有害材料
危害性物質限制指令(RoHS)
環境標準
REACH
ErP(Lot 6)
歐盟電池指令(2006/66/EC)
歐盟電池指令(2005/20/EC)
歐盟包裝(94/62/EC)
WEEE
台灣電池規範
安全標準
EN62368-1(CE標示、TUV標記、TUV/GS)
EN62368-1(CB認證)
EN60950-1(CE標示、TUV標記)
IEC60950-1(CB認證)
CNS14336-1、CNS15663第5節(PRC)台灣
GB4943.1(CCC)
電磁兼容性(EMC)標準
EN55024
EN55032
EN61000-3-2或EN61000-3-3
AS/NZS CISPR 22(C-Tick)
GB9254、GB17625.1(CCC)
CNS13438(PRC)
EN62311(CE標示)
有線LAN標準
NCC—台灣
無線LAN標準
EN300328(CE標示)
EN301489-1、EN301489-17(CE標示)
ACMA—澳洲
iDA—新加坡
NCC—台灣
WPC—印度
操作環境

溫度
0–32ºC—作業中
-10–50ºC—存放

濕度
10–80%—作業中
15–80%—存放
